Modular plano
| Longitud máxima | 6.000 mm (Bajo pedido 7.000 mm o 13.500 mm) |
| Ancho util | 980 – 2.100 mm |
| Espesores | 4 – 40 mm |
| Material | Policarbonato |
| Clasificación al fuego | B s1, d0 |
| Stock | Esp. 4mm, 6mm, 8mm 10mm, 12mm y 16mm; Long. 6 m. |
Panel celular translúcido autoportante para multiusos en cubierta, fachada y divisiones con juntas mediante elementos auxiliarers.

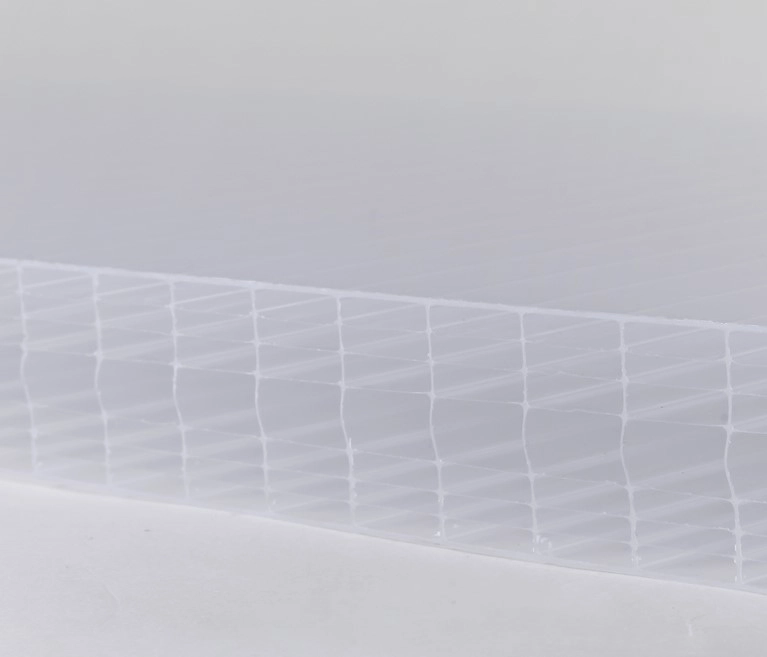

El nuevo Panel MODULAR PLANO de PRONTOPANEL es un panel celular plano con diversas estructuras en su núcleo según espesores fabricado en Policarbonato, diseñado con dos bordes cerrados planos para usos diversos.
Su configuración celular le confieren buenas propiedades térmicas y acústicas a la vez que permiten el aprovechamiento de la luz natural en el interior del edificio.
Estas propiedades permiten utilizar el MODULAR PLANO en múltiples aplicaciones como lucernario.
El Panel MODULAR PLANO o Placa celular translucida Plana de PRONTOPANEL en pequeños espesores es ideal para soluciones invernaderos, huecos de carpinterías como ventanas, techos o divisiones, soluciones de cubiertas curvas como piscinas o bóvedas de pasillos o lucernarios abovedados en cubiertas.
En grandes espesores también es una solución simple y económica para lucernarios continuos en fachadas, ventanales, muros cortina, divisiones interiores que requieran una solución traslúcida.
Otra opción es utilizarlo como solución en pequeña obra, bricolaje o DIY para la construcción de cierres en cobertizos, pérgolas, porches, parkings, garajes.
El Panel MODULAR PLANO permite diversos tipos de instalación que se diferencian principalmente en el tipo de junta lateral que utilizan:
Unión con junta de Policarbonato: Se trata de un perfil en “H” de policarbonato en el que encajan por ambos lados el borde de los dos paneles a unir. La fijación se realiza en el perfil “H” y en las zonas centrales de los paneles según la tipología de la estructura portante y el ancho de los paneles. Estas es una solución económica ideal para grandes superficies tipo invernadero, bóvedas o divisiónes.
Unión con Junta Universal: Se trata de un perfil compuesto por juntas de EPDM soportadas por un perfil de Aluminio que el fijarlo a la estructura sujeta a los dos paneles adyacentes a través de las juntas “uñas” de EPDM. Esta es una solución con un acabado más estético y de mayor resistencia y durabilidad. Necesita de una estructura portante alineada con las juntas entre paneles.
Unión con perfil Omega: Consiste en colocar un perfil “omega” invertido, que puede ser de Aluminio o acero, que al fijarlo sujeta con las alas a los paneles de policarbonato. Esta solución es del tipo de carpintería y se utiliza para grandes espesores de panel.
Consulta nuestro manual de instalación disponible en esta página.
Para la instalación pueden ser necesarios elementos auxiliares para la fijación sellado y rematado de tu fachada, puedes consultarlo a continuación. Para más información consulta el manual o envíanos tu consulta sin compromiso para que te estudiemos la solución óptima a tu cubierta.
El Panel MODULAR PLANO de PRONTOPANEL ofrece el mejor precio para la mejor solución de su cerramiento, pudiéndose suministrar hasta una longitud máxima de 7.000mm o 13.500mm. Disponiendo en stock para suministro rápido placas en formato 6000×2100 mm.
Disponible en espesores desde 4 a 40 mm según modelo. Disponible para suministro inmediato en 4mm, 6mm, 8mm 10mm, 12mm y 16mm. De esta forma nos adaptamos a las distintas necesidades de aislamiento que requiera el cliente.
Acabado en Cristal u Opal. Disponibles en stock.
TORNILLO
El tornillo especial para panel sándwich fachada es autotaladrante, por lo que no es preciso realizar taladros previos sobre el panel o la estructura portante. Incluye una arandela específica que garantiza la estanqueidad en la zona de fijación una vez ejecutada correctamente.
PERFIL “H”
Perfil de Policarbonato para unión de paneles celulares planos hasta espesor de 16mm Diversos modelos según espesor de panel.
PERFIL UINIVERSAL
Perfil compuesto de juntas de EPDM y perfil de fijación en Aluminio. Sirve para múltiples espesores. Tapón paras policarbonato Celular
TAPON PC
Se instala para las fijaciones sobre panel celular. Dispone de tope para no aplastar el panel al realizar el apriete del tornillo, arandela para reparto de esfuerzos sobre el panel alveolar y junta estanca bajo la arandela para garantizar la estanqueidad de la fijación. Su tamaño permite realizar el taladro coliso sobre el panel, necesarios para permitir las dilataciones de éste.
OMEGAS METÁLICAS
Cuando la instalación se realiza sobre una superficie ya existente como, una fachada de placas o un paño de mortero o madera, es conveniente utilizar este perfil entre las dos superficies para que la unión al paño inferior sea con las fijaciones adecuadas y la unión del panel a la omega sea con su tornillería exclusiva.
